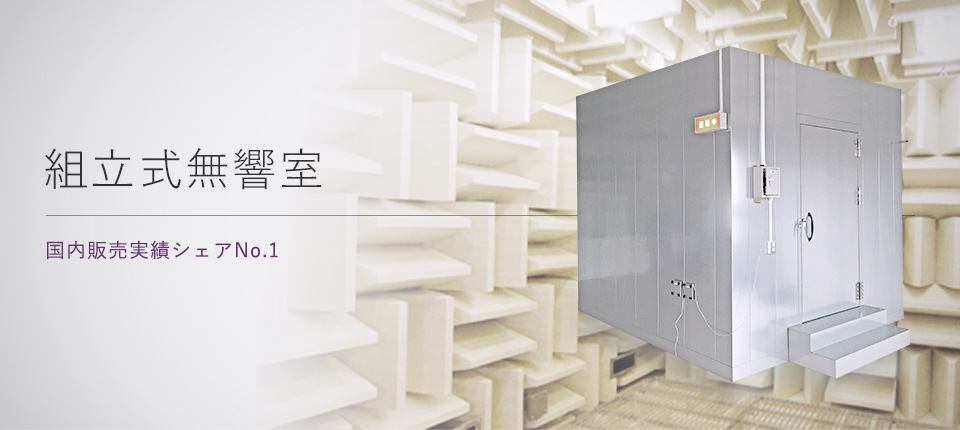

組立式無響室
組立式無響室／半無響室の国内販売実績シェアNo.1
- 無響室・防音室のソノーラ
- 製品情報
- 組立式無響室
商品概要
組立式無響室は、ソラメタパネルと吸音クサビを壁、天井、床に使用した、全6面から構成されています。一般的な無響室は、コンクリートや石膏ボード、コーディランクロスタイプ吸音クサビを使用しますが、当社の無響室は、組立式のため、低価格・高精度で、移設も可能です。また、新開発のXタイプは最小限のスペースで最大限の効果を発揮出来ます。
| 測定対象 | 精密機器・自動車部品・電子部品・ナノテク関連製品・環境関連・他 |
|---|---|
| 測定目的 | 音響パワーレベル・音響インテンシティ測定・異音検査・製品性能音響測定・他 |
| 測定機器 | 普通,精密騒音計・FFTアナライザ・振動計・各種音響評価機器・他 |
納期について
基本納期は発注後60日程度～です。
規格品のサイズであれば60日程度～が最短です。工場稼働状況により前後しますので、御相談下さい。特に、繁忙期には多くの無響室の御依頼があります。規格品サイズを超える大型の無響室は納期が掛かります。
設置について
プレハブ方式のため現場での短期施工が可能です。
組立式無響室は、当社工場で製作した遮音パネルやフレームを現場で組み立てます。従来のコンクリートやボードで施工する方法とは異なり、小さなサイズであれば数日、大型のサイズで1～2週間という短期間での施工が可能です。
※海外輸出、組立実績も多数あります。
タイプ・価格
規格仕様はあくまでも御参考です。1からカスタマイズします。
規格品は3種×各サイズを御用意しておりますが、基本的には、ユーザーの音響測定物のサイズや測定方法、作業性に合わせて1から設計します。クレーンを設置したい、ドアの下部をフラットにし搬入時に段差がないようにしたい、無響室内で温湿度コントロールをしたい、風洞試験をしたい等、様々な御要望にお応え出来ます。
組立式無響室
| 型式 | クサビ | 有効（mm） | 外形（mm） | 上代価格[工事含・運賃別] |
|---|---|---|---|---|
| X-1 | HV02W | W2000 × L2400 × H2450 | W2700 × L3100 × H3260 | 8,700,000円 |
| X-2 | HV02W | W2400 × L3000 × H2450 | W3100 × L3700 × H3260 | 10,450,000円 |
| X-3 | HV02W | W3000 × L3600 × H2450 | W3700 × L4300 × H3260 | 12,450,000円 |
| S-1 | T-250 | W2000 × L2400 × H2450 | W2700 × L3100 × H3200 | 8,800,000円 |
| S-2 | T-250 | W2400 × L3000 × H2450 | W3100 × L3700 × H3200 | 10,550,000円 |
| S-3 | T-250 | W3000 × L3600 × H2450 | W3700 × L4300 × H3200 | 12,550,000円 |
| H-1 | T-500 | W2000 × L2400 × H2450 | W3200 × L3600 × H3700 | 13,000,000円 |
| H-2 | T-500 | W2400 × L3000 × H2450 | W3600 × L4200 × H3700 | 15,300,000円 |
| H-3 | T-500 | W3000 × L3600 × H2450 | W4200 × L4800 × H3700 | 17,750,000円 |
| フリータイプ | 別途設計：規格外でも割高にはなりません。お問い合わせ下さい。 | |||
仕様
トップクラスの遮音性能を保証します。
無響室の遮音性能は他社の追随を許しません。設置環境によっては、無響室内の暗騒音が0㏈に近い環境になります。当社製無響室を導入することにより、高度な音響測定空間を実現可能です。
遮音量（透過損失）／dB
| 遮音量（透過損失）／dB | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Hz | 63 | 125 | 250 | 500 | 1K | 2K | 4K | 8K | |
| 遮音量保証値 | X | （25） | 30 | 36 | 40 | 49 | 53 | 55 | 54 |
| S | （28） | 35 | 41 | 45 | 51 | 55 | 57 | 56 | |
| H | （32） | 40 | 46 | 50 | 56 | 60 | 62 | 61 | |
| 遮音量実績値 | X | 36.8 | 52.4 | 55.3 | 61.8 | 66.2 | 70.0 | 79.3 | 79.9 |
| S | 42.4 | 43.0 | 53.9 | 67.1 | 67.7 | 71.9 | 75.4 | 84.9 | |
| H | 34.8 | 51.0 | 63.5 | 69.8 | 73.8 | 78.3 | 81.6 | 88.1 | |
公表遮音性能について
当社では遮音性能を保証しています。雑音信号発生器・スピーカー・普通騒音計または精密騒音計を使用し、 JISA1417:2000に準じた測定（透過損失試験）を実施し、試験成績は「測定結果報告書」として提出します。
測定可能範囲／ｍ
| 測定可能範囲計算 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Hz | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |
| 測定可能範囲m | X-3 | 0.29 | 0.46 | 0.68 | 0.91 | 1.13 | 1.62 | 2.84 |
| S-3 | 0.14 | 0.17 | 0.22 | 0.29 | 0.43 | 0.53 | 0.95 | |
| H-3 | 0.35 | 0.51 | 0.82 | 1.55 | 3.14 | 3.14 | 3.14 | |
クランクレール開閉型内壁吸音ドア
残響室＋無響室
風洞試験装置＋無響室
その他仕様
| 仕様 | ||
|---|---|---|
| X | S | H |
| ・コンパクトウェッジHV02W：吸音クサビ厚さ310mm
・遮音ソラメタパネル：3TS65 |
・不燃吸音クサビ：T-250：吸音クサビ厚さ250mm ・遮音ソラメタパネル：3TS65 |
・不燃吸音クサビ：T-500：吸音クサビ厚さ500mm ・遮音ソラメタパネル：3TS65 |
| 詳細については設計図を御請求下さい | ||
| ・シングルスイング遮音ドア：内壁吸音層 ・歩廊：グレーチング（メッキ仕上）荷重200kg以上 ・除振層 ・ユーティリパイプ 径65＋内外遮音カバー ・マイクロフォン吊フック ・給気回折サイレンサー ・排気回折サイレンサー ・無響EAフィルター ・完成図書（図面・仕様書・他） ・電球型LED照明 ・コンセント100V-3P-2個口 ・標示灯10W 「使用中」文字 ・シロッコファン＋フレキサイレンサー ・スイッチボックス 分電盤 ・2次側配線工事 ・遮音量測定、測定結果報告書 ・逆二乗測定、測定結果報告書 |
||
オプション
- 空調設備
- モニター
- 合図灯
- BNC棚
- インターフォン
- 各種警報機
- 火災報知器
- 耐震設計
その他
- 無響室構造材は全て不燃材を使用しています
- 設置予定場所暗騒音、周波数分析測定を実施し、保証値を設定します
- 完成図書（吸音特性データ、設計図、取扱説明書、透過損失試験データ）付き
- 騒音計や分析器の提案も致します
- 設置レイアウトに合わせ、無響室の寸法変更・吸音性能の調整も行います
- 移設が可能です
- 納期は工場稼動状況によります 御相談下さい
