納入実績

無響箱のカスタマイズ事例ご紹介

無響箱

当社の主力製品の一つである無響箱は年間数十台を納品しております。

以前の記事「無響箱の御紹介」にも書かれている通りですが、殆どが規格品サイズでは無く、ユーザー様ご要望に沿ったカスタマイズ対応にて製作しております。

今回はそのカスタムメイドした製品の導入事例をいくつかご紹介いたします。

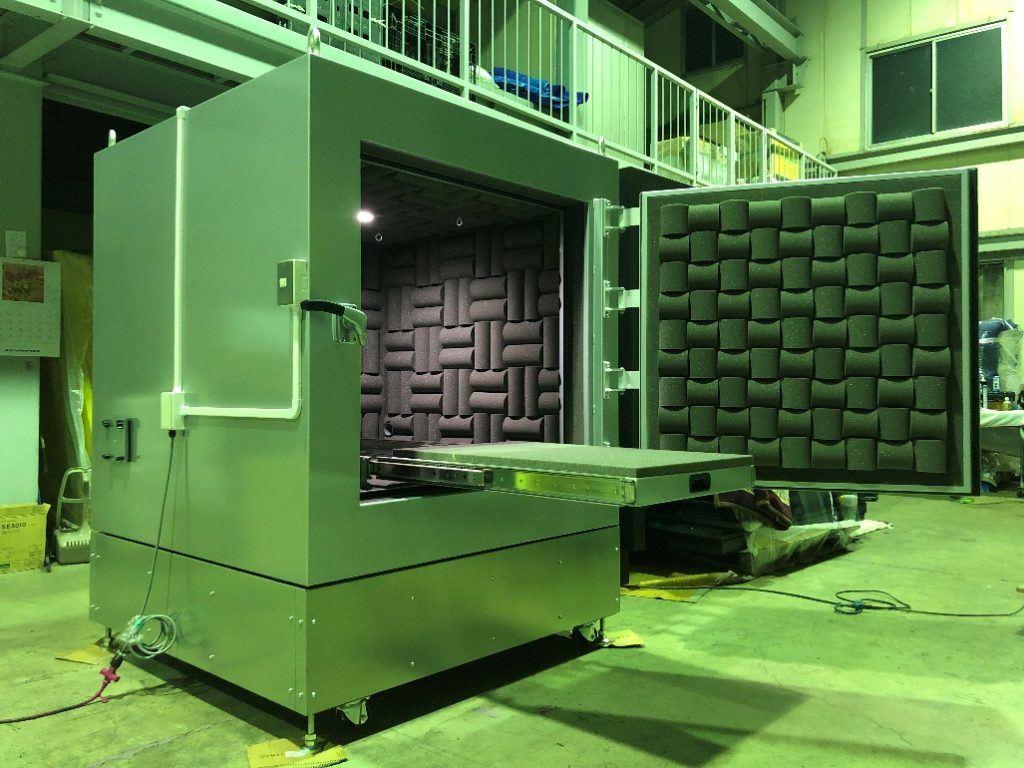

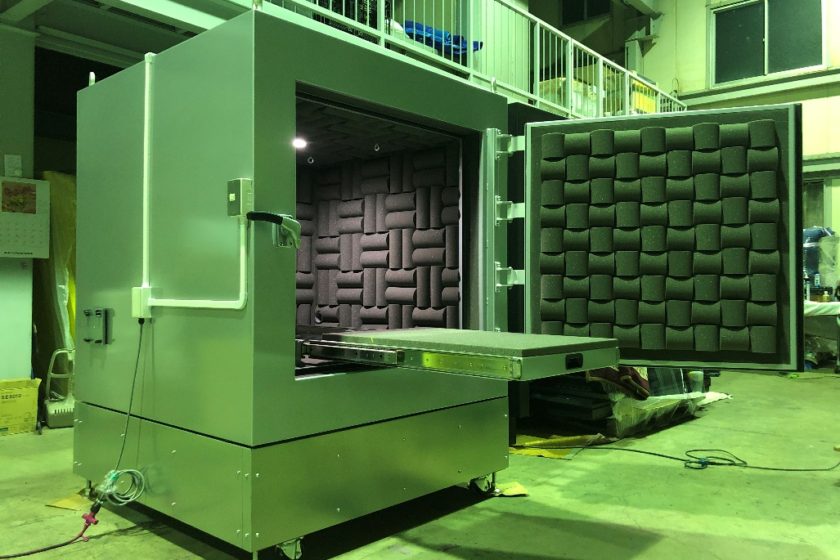

中にスライドテーブルを設置

こちらはカスタムメイドでも比較的ポピュラーで、中にスライドテーブルを設置した無響箱。

固定テーブルは標準仕様となっておりますが、測定対象物が重量物の場合、箱内への収納作業負担を軽減します。

照明はオプションとして別途実装。照明位置や個数、また測定マイク用ポールも垂直形状や水平など様々な対応も可能。

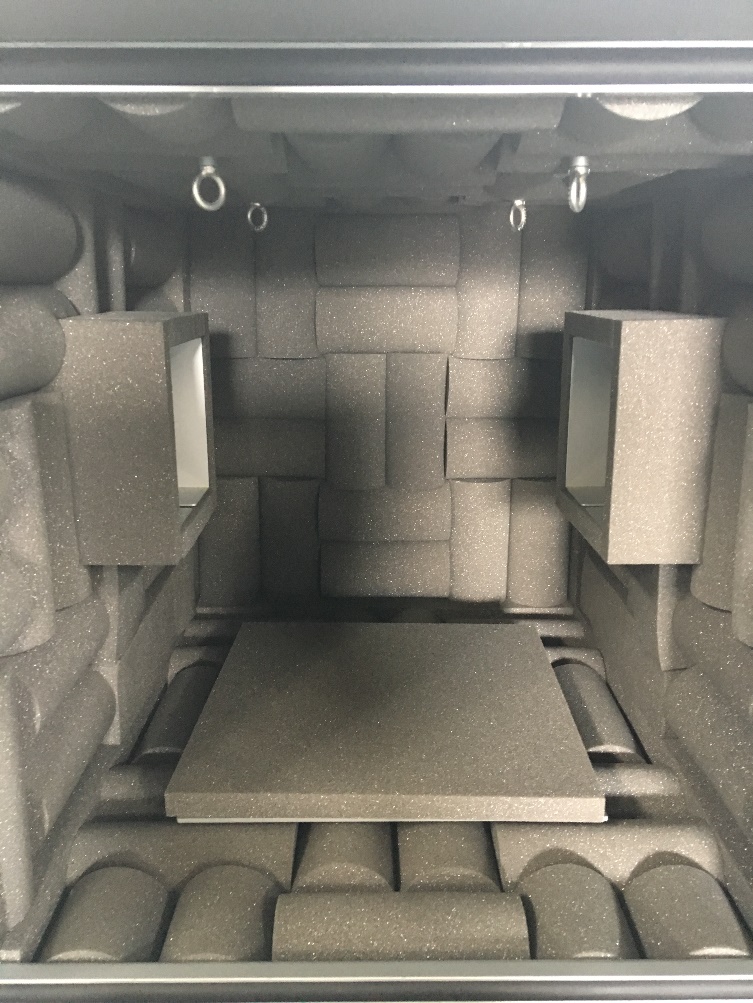

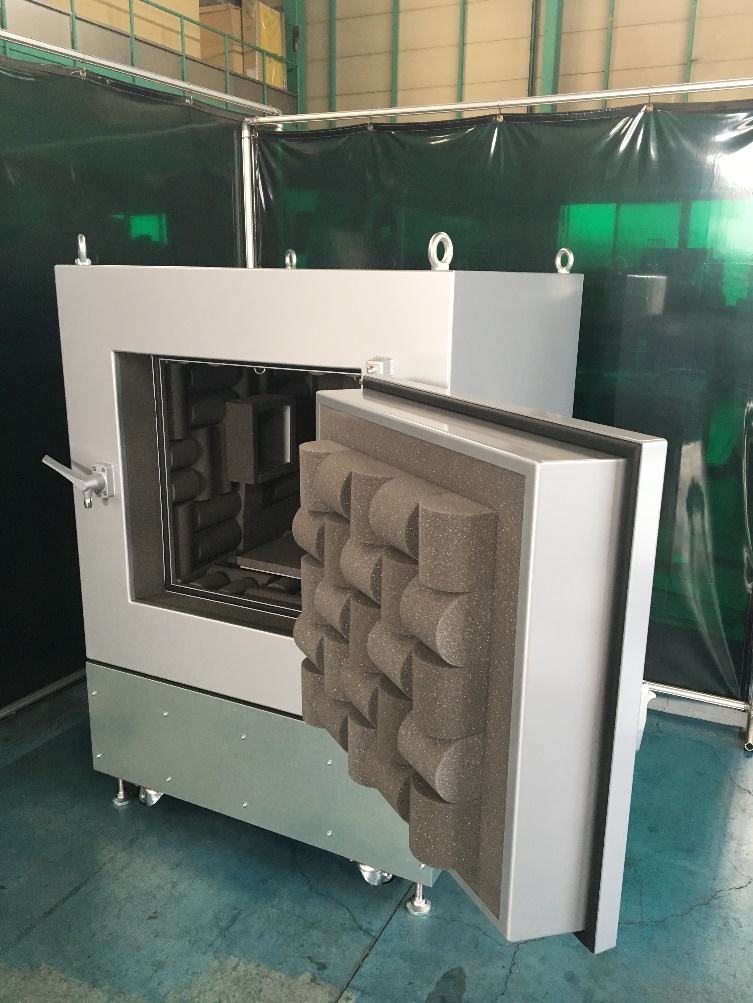

中にスピーカー設置用ボックスを取り付け

規格品サイズですが、中にスピーカー設置用ボックスを取り付けた無響箱。

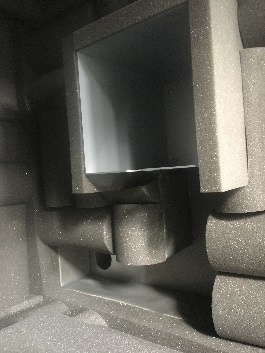

ボックスの下の吸音材は取り外すことが出来、貫通孔からスピーカー配線を通します。

規格品サイズですが、中にスピーカー設置用ボックスを取り付けた無響箱。

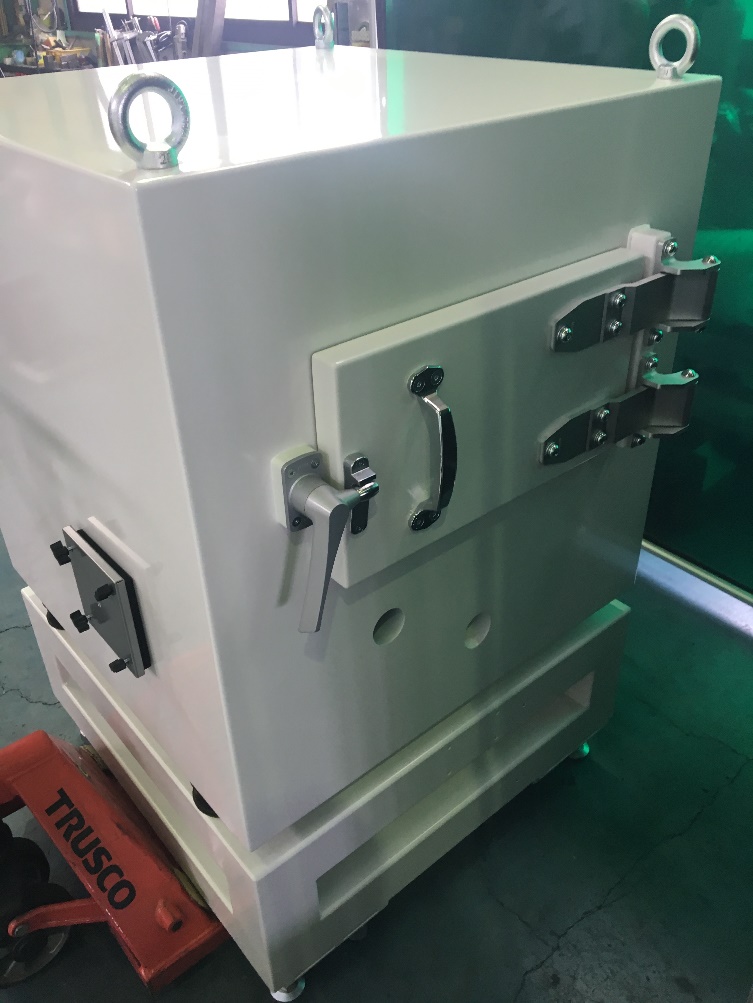

前後両面に扉を設置

前後両面に扉があるタイプ。背面扉は主に箱内目視するため。この他に正面と側面に扉というタイプもあります。

貫通孔の位置は要望に応じて様々に対応可能。

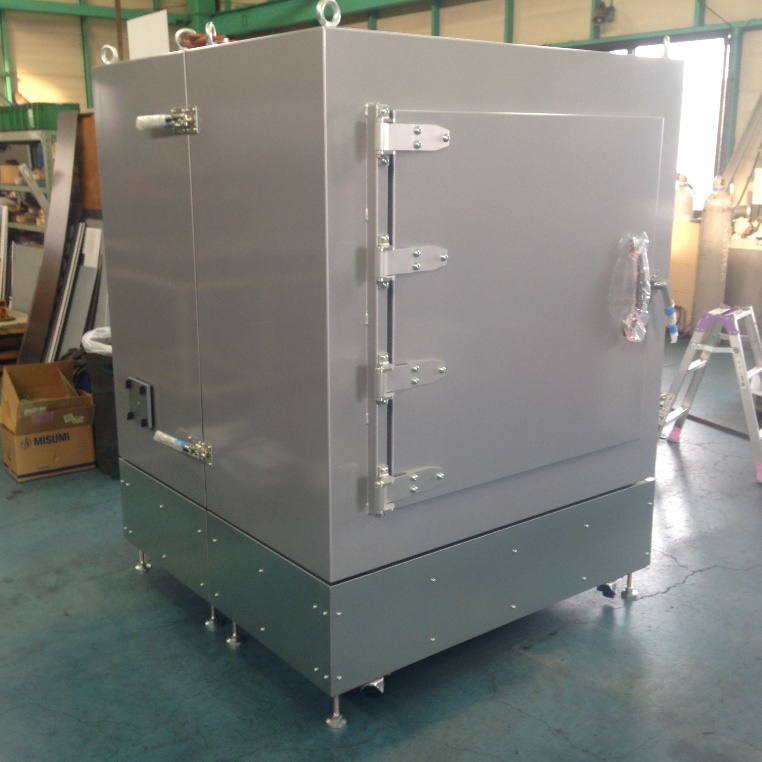

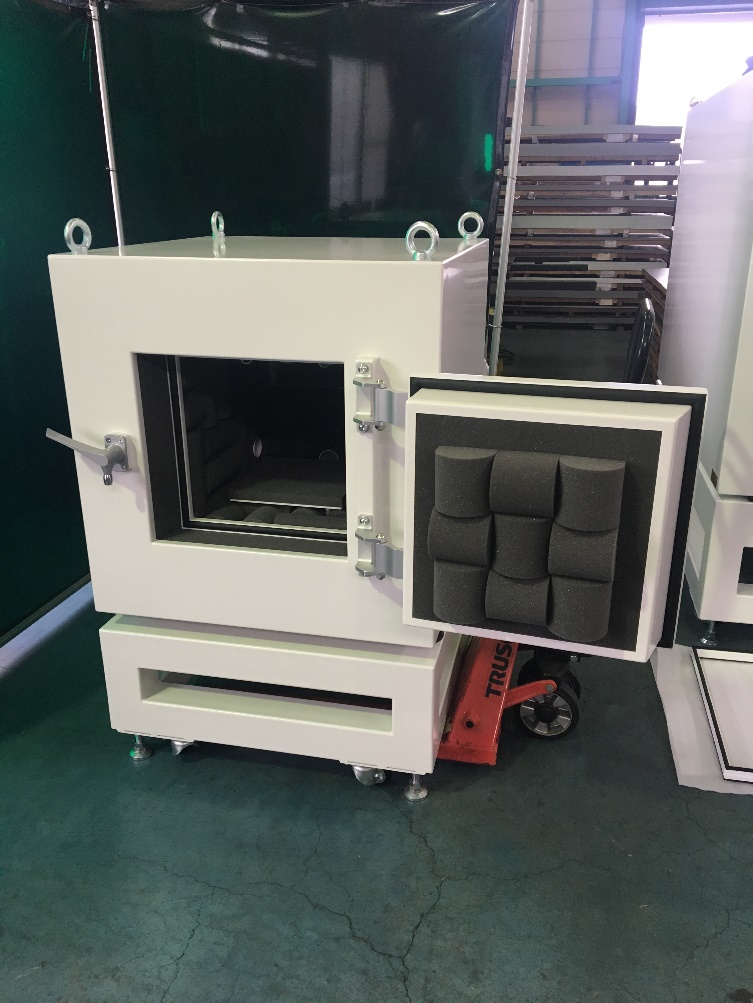

搬入経路に対応させるため2つのユニットに分割

カップリング式無響箱で、前後2つのユニットをドッキングさせるタイプ。

無響箱サイズが搬入経路の問題で通らないというケースがあり、その対応策の1つです。

互いの接地面にはパッキン（ゴム製シール）を施し、アタッチメントにて締め付け固定するので、通常タイプと同等の性能を確保できます。

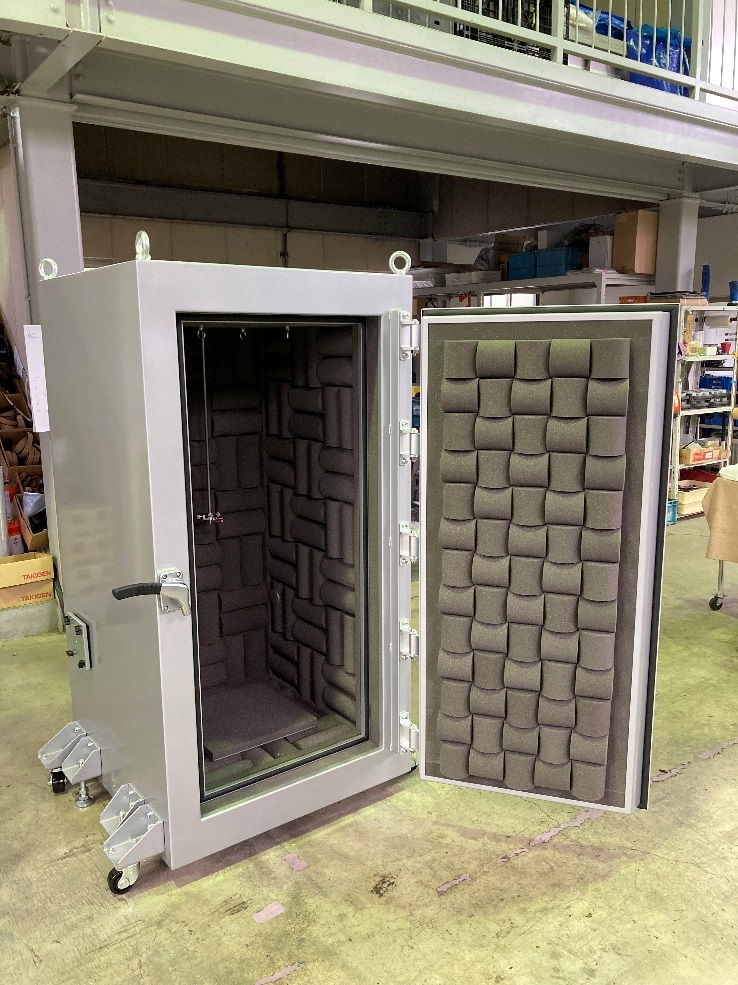

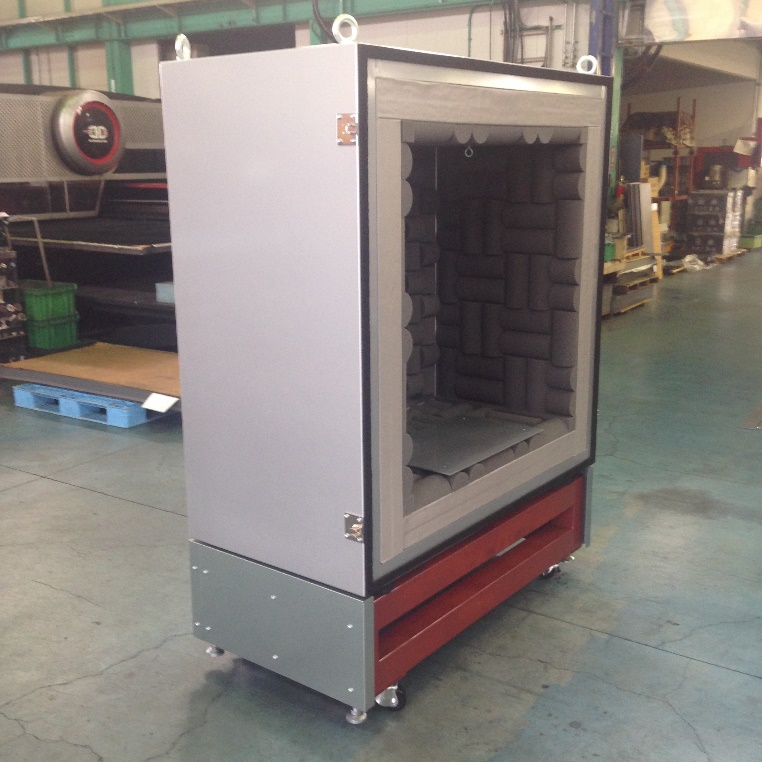

垂直方向の特定距離に特化

こちらは垂直方向の特定距離に特化したタイプ。

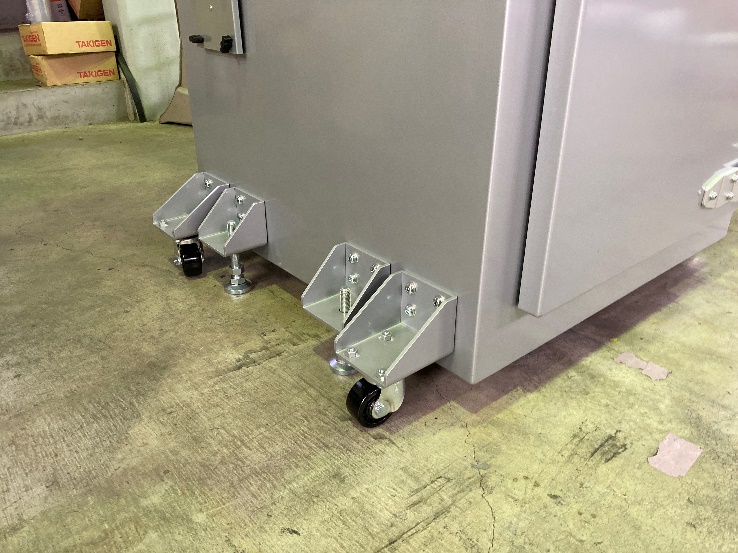

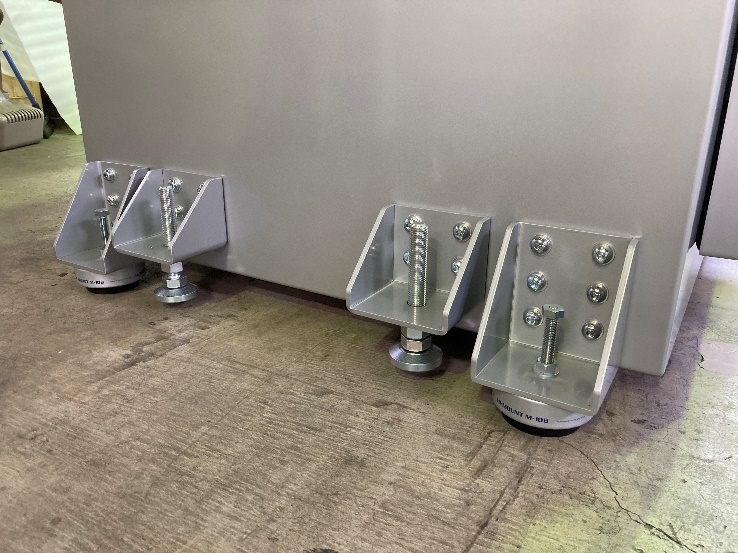

また前項のカップリング式と同じ搬入経路の関係上、防振目的の専用架台が付けられなかったため、本体に直接キャスターを取り付けました。箱設置後はキャスターを防振パッドに交換。

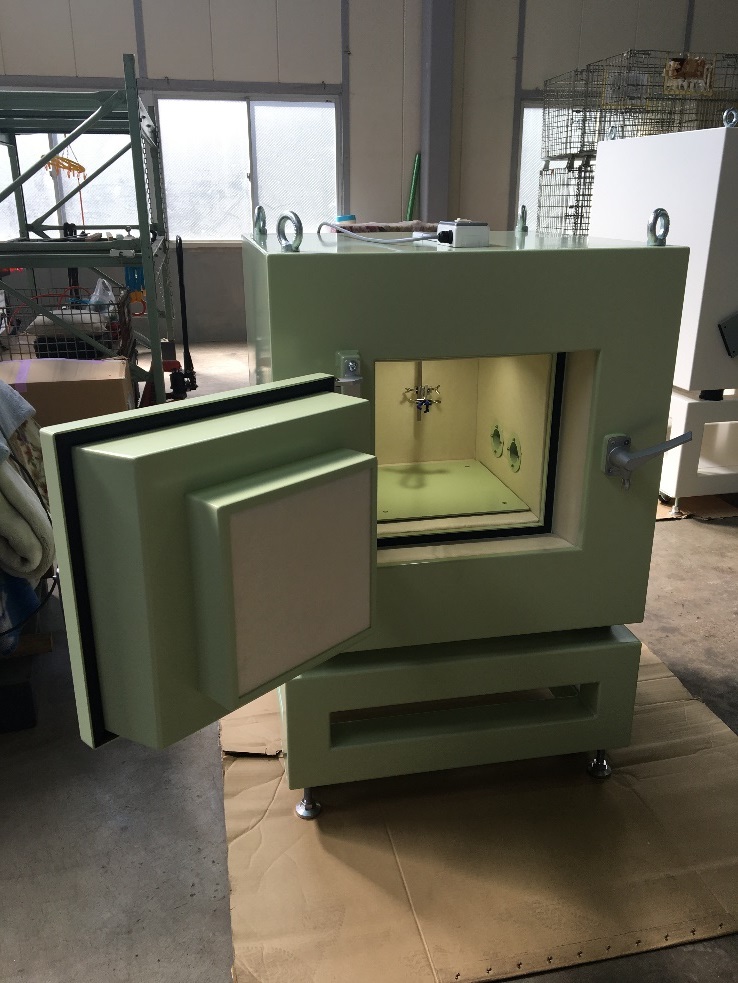

不燃の吸音材仕様

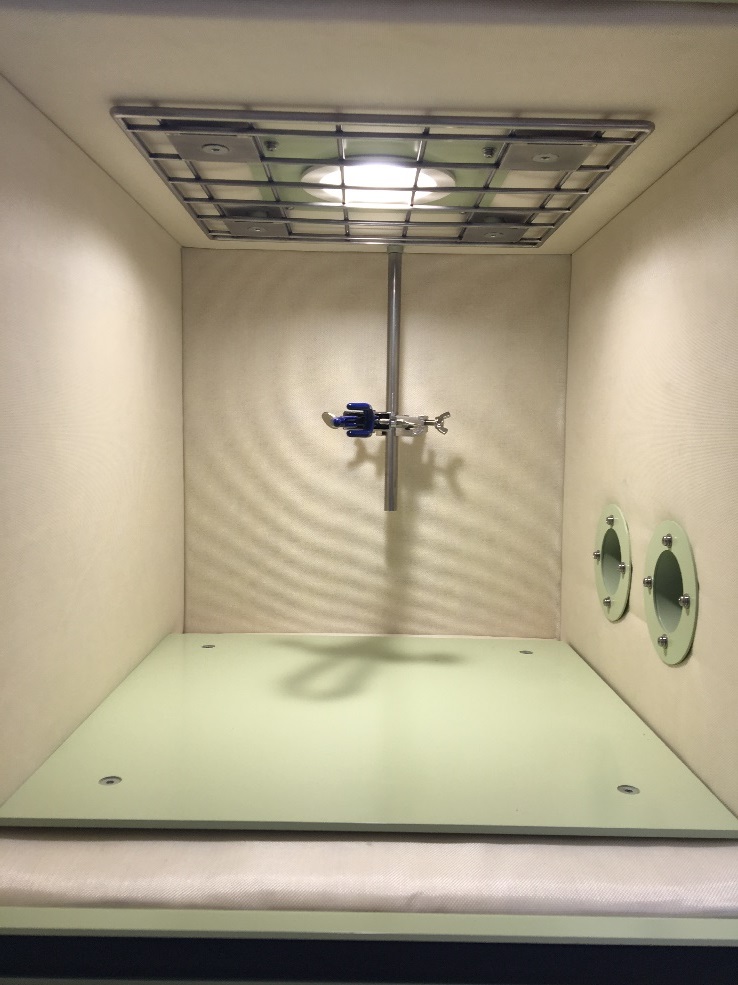

不燃の吸音材仕様とした無響箱。

通常はクッション性が高く、万が一傷つけても簡単に交換が可能な吸音材を使用しておりますが、難燃材のため不燃ではありません。そのため不燃の要望に際しては不燃吸音材に切り替えることが可能です。

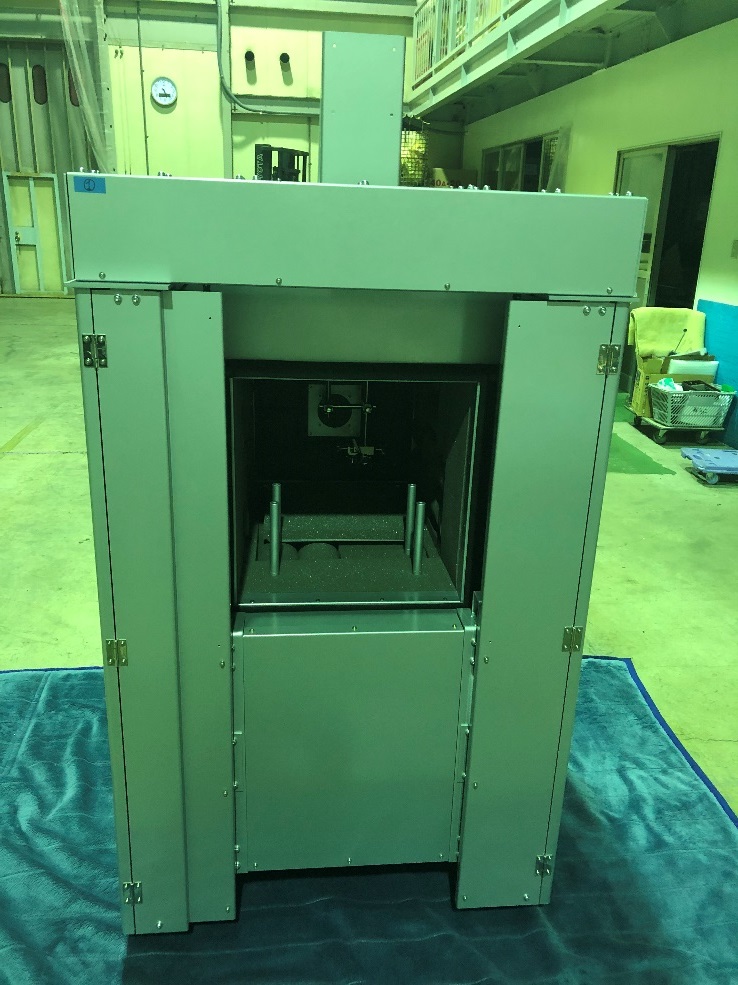

エアシリンダを用いた自動扉式

自動扉式無響箱。エアシリンダを用いて扉を開閉します。手作業ではなく機械制御で開閉させるので1日の測定頻度が多い場合、作業効率が上がります。主に工場生産ラインに並行して利用されています。

他には両面自動扉で生産ライン上に組み込まれるタイプもあります。

いくつか抜粋した事例を御紹介いたしましたが、他にも横長な箱や観音扉付の箱など様々な実績が多数あります。

このように多種多様なニーズに応えられるよう、御客様と打ち合わせを重ね、御要望に合わせた御提案を行っております。
